Lee Precision Spannfinger TR2443 für Pro 1000 Presse

Spannfeder Lee Precision TR2443

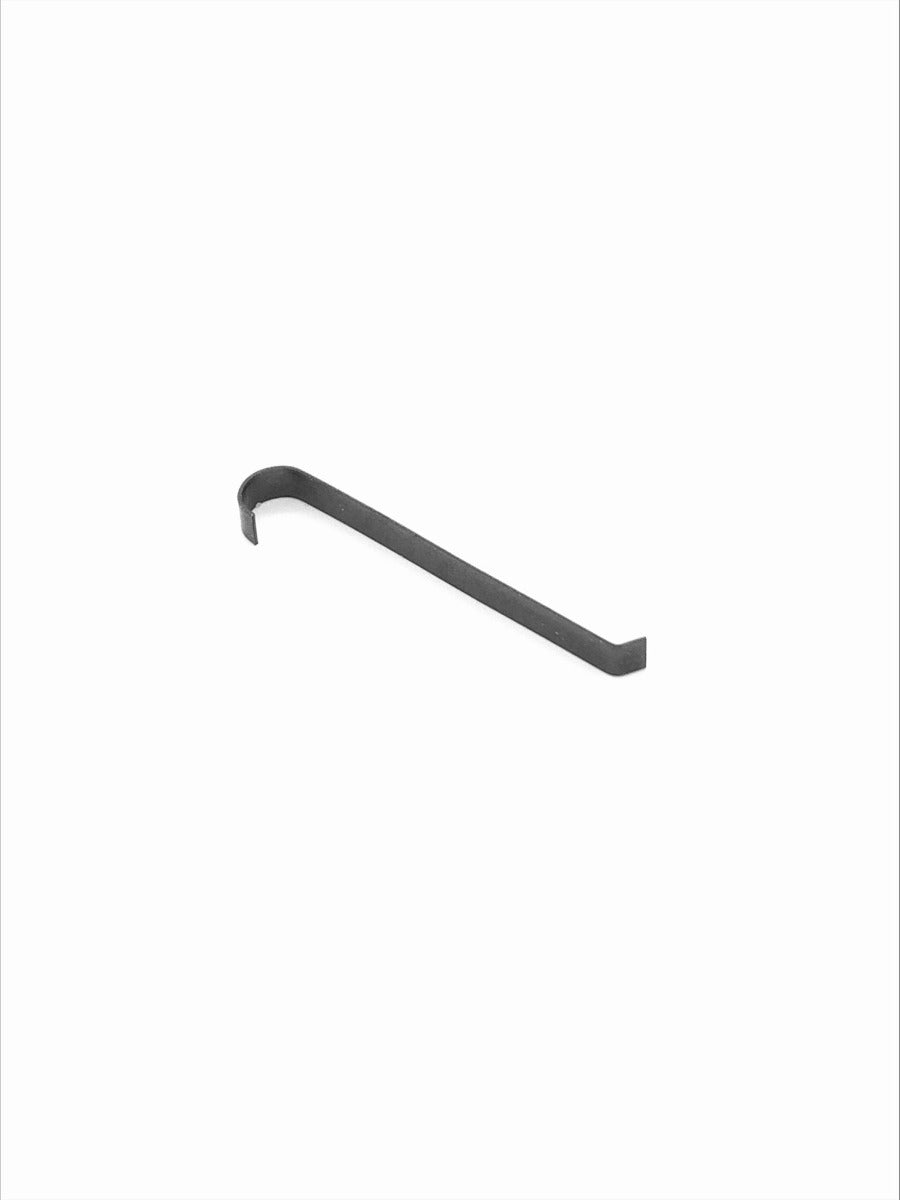

Die TR2443 ist die Spannfeder der Lee Pro 1000 Progressivpresse: das elastische Blech, das auf dem Gussgehäuse des Shell Plate Carriers montiert wird und auf dem die Hülsensensoreinheit aufliegt. Es ist das Teil, das den Hülsensensor unter Spannung hält und dessen Rückkehr in die Ausgangsposition nach jedem Zyklus sicherstellt.

Lee beschreibt die Montage in der offiziellen Anleitung der Sensoreinheit: Die Spannfeder wird zuerst auf dem Carrier-Gussteil positioniert, wobei das hakenförmige Ende um den kleinen, im Gussteil integrierten Stift greift; darüber wird der Hülsensensor mit der zugehörigen Buchse TR2550 und der Schraube montiert, welche nicht vollständig festgezogen werden darf, da der Sensor frei schwingen können muss. Lee führt das Teil im kompletten Shell Plate Carrier 90683 auf.

Hauptmerkmale

• Typ: elastisches Kontaktblech für die Hülsensensoreinheit
• Lee-Bezeichnung: TENSION FINGER
• Zugehörige Komponenten: Case Sensor TR2548, Sensor Clip TR2549, Sensor Bushing TR2550
• Bestandteil des kompletten Lee Shell Plate Carriers 90683
• Lee-Artikelnummer: TR2443

Empfohlene Verwendung

Ersatzteil für die Lee Pro 1000 Progressivpresse in den Versionen von 1984 bis 2022, innerhalb der am Shell Plate Carrier montierten Hülsensensoreinheit.

Lieferumfang

Nur die Spannfeder. Hülsensensor, Buchse, Clip und Schraube sind nicht enthalten.

Herstellernummer: TR2443
