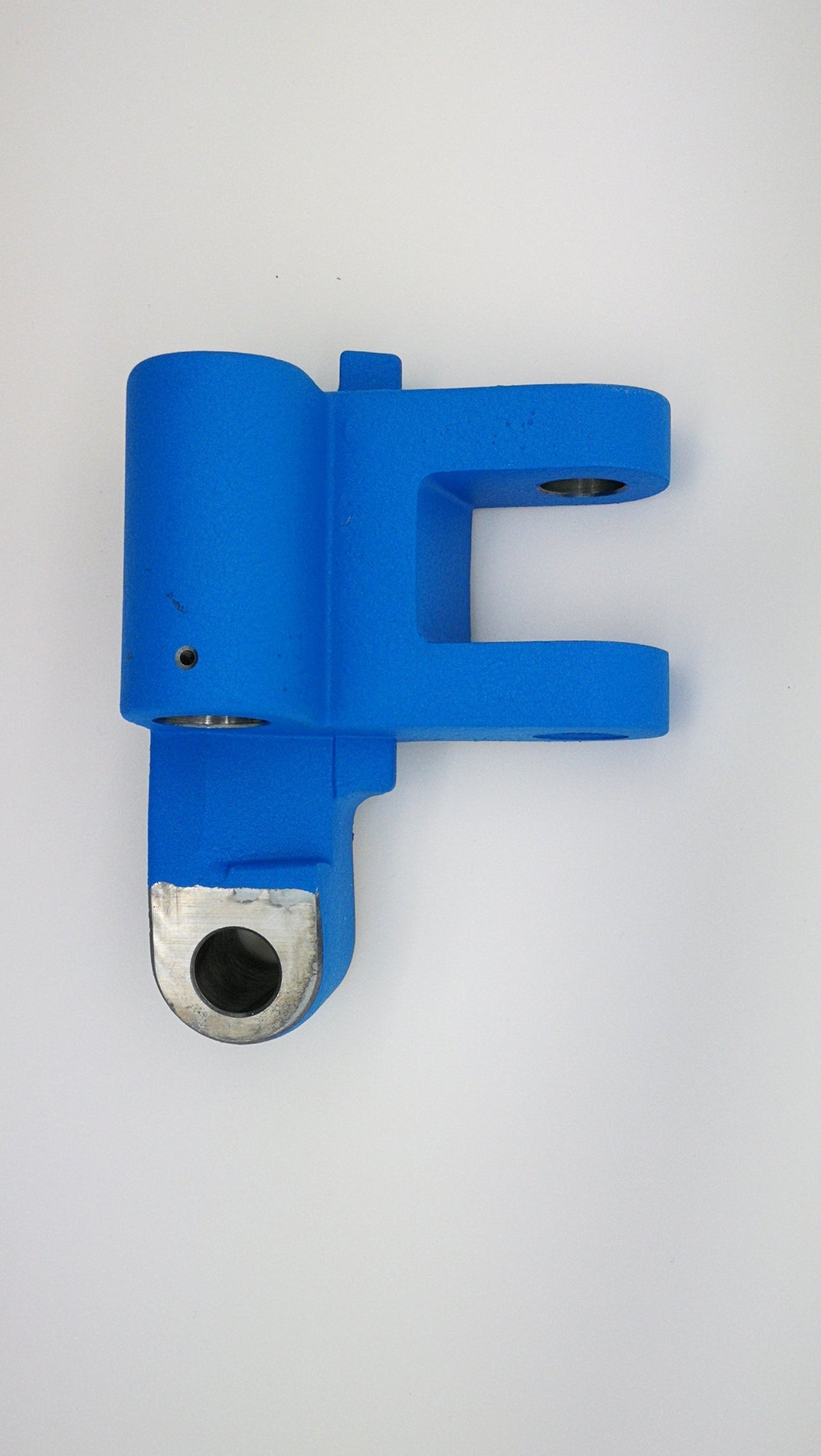

Die Kurbel 13674 ist das Verbindungsstück zwischen der Hebelwelle und dem Gestänge der Dillon XL650 Progressivpresse. Dillon führt sie in der Baugruppe „Machine Assy“ auf Seite 48 des XL650-Handbuchs, neben der Hauptwelle, dem Drehzapfen und der Pleuelstange auf.
Die Kurbel wandelt den Hebelweg in die vertikale Bewegung der Plattform um: Sie ist ein kraftübertragendes Bauteil, das bei Verschleiß des Zapfens oder der Feststellschraube Spiel aufweisen kann. In der Explosionszeichnung auf Seite 48 arbeitet die 13674 zusammen mit dem Main Shaft Pivot Pin 13830, der Feststellschraube 13789 und der Nylock-Mutter 13841, deren Überprüfung bei derselben Wartung empfohlen wird.
Hauptmerkmale
Original-Ersatzteil von Dillon Precision
Baugruppe: Machine Assy der XL650 (Handbuch Seite 48)
Funktion: Kurbel des Hebelgestänges
Von Dillon angegebene Kompatibilität: XL650 Presse
Empfohlene Verwendung
Wartung oder Austausch des Hebelgestänges an der Dillon XL650 Progressivpresse. In der XL650-Explosionszeichnung arbeitet sie in Verbindung mit dem Zapfen 13830, der Feststellschraube 13789 und der Nylock-Mutter 13841.
