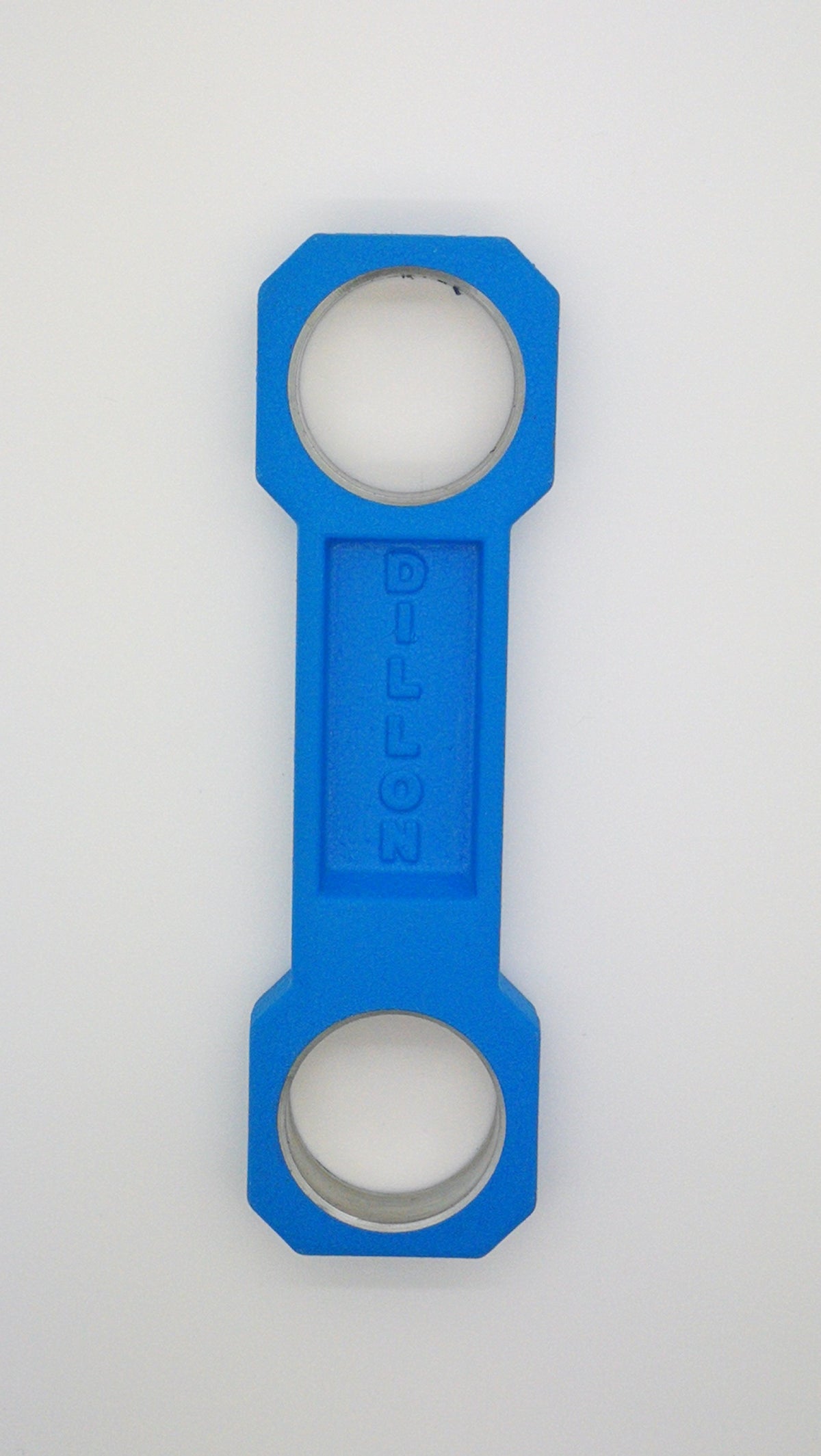

Der Link Arm 13822 ist die Pleuelstange des Kinematik-Systems der Dillon Square Deal B Mehrstationenpresse. Dillon führt sie in der Baugruppe Frame & Lower Assy auf Seite 50 des Square Deal B-Handbuchs auf.
Die Pleuelstange verbindet den Hebel mit der Welleneinheit und überträgt die gesamte Presskraft: Sie arbeitet auf der Messingbuchse 18077 und dem Kurbelzapfen 13622, der durch die Madenschraube 13718 gesichert ist, und ist mit der zugehörigen Unterlegscheibe 13828 gekoppelt. Spiel im Hebelweg oder Geräusche unter Belastung deuten auf Verschleiß in dieser Bauteilkette hin.
Hauptmerkmale
Original-Ersatzteil von Dillon Precision
Offizielle Bezeichnung: Link Arm
Baugruppe: Frame & Lower Assy der Square Deal B (Handbuch Seite 50)
Zugehörige Komponenten in der Explosionszeichnung: Link Arm Washer 13828, Brass Link Arm Bearing 18077, Crank Pin 13622
Von Dillon angegebene Kompatibilität: Square Deal B
Empfohlene Verwendung
Überholung der Hebelkinematik der Dillon Square Deal B Mehrstationenpresse. Dillon führt diese Teilenummer in der Explosionszeichnung der Square Deal B auf und nicht bei den Teilen der RL550, XL650 oder XL750.
