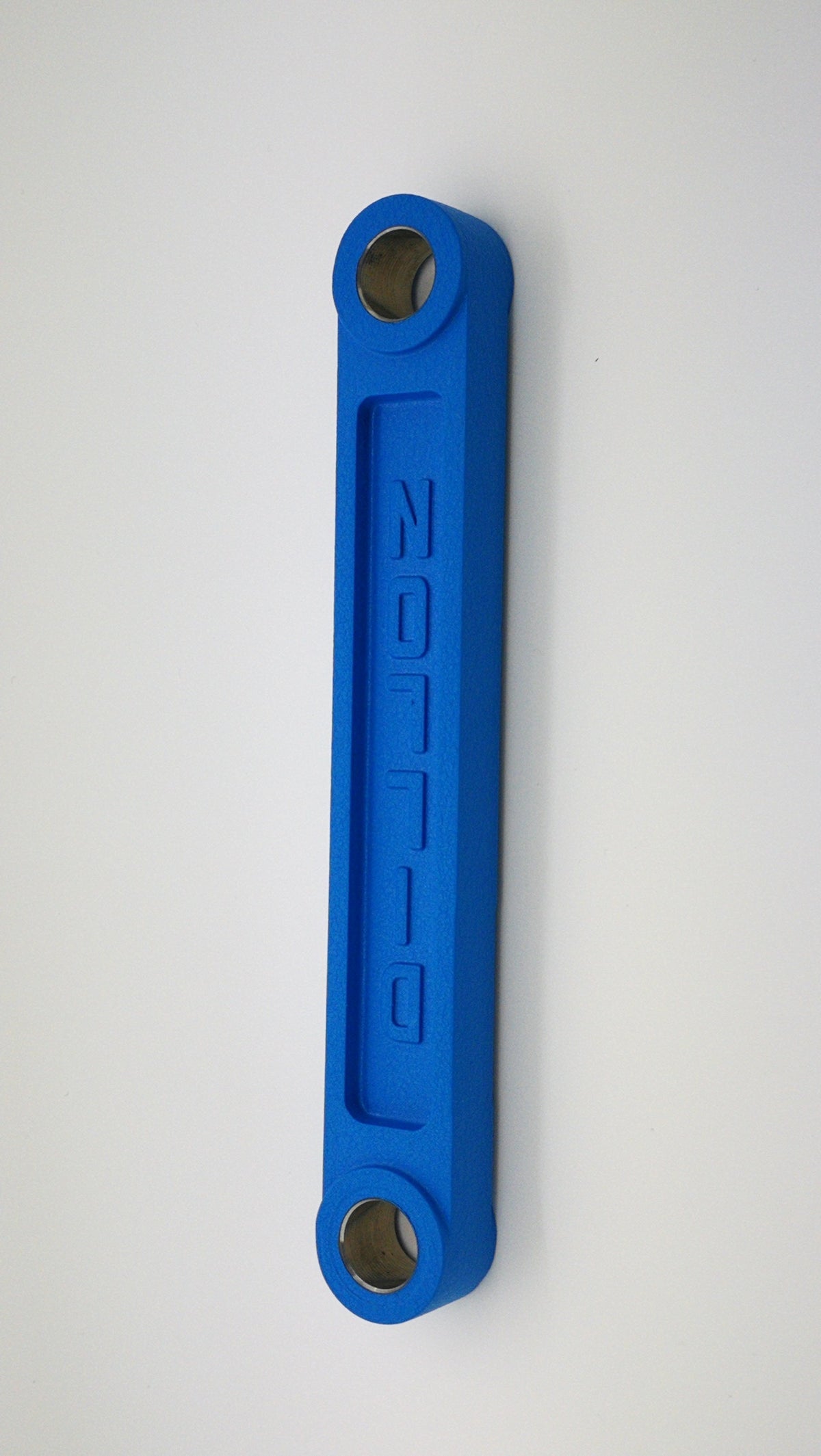

Der Verbindungshebel 14922 ist die Pleuelstange des Kinematik-Systems der Dillon XL 650 und XL750 Progressivpressen. Dillon führt ihn in der Maschinenbaugruppe (Machine Assy) der XL650 (Seite 48 des Handbuchs) und in der Rahmen- und Unterbaugruppe (Frame & Lower Assy) der XL750 (Seite 55) auf.
Die Pleuelstange verbindet den Hebel mit der Hauptwelle und überträgt die gesamte Presskraft: Sie ist eines der wenigen Bauteile, die XL650 und XL750 ohne Änderungen gemeinsam nutzen. In den Explosionszeichnungen arbeitet sie am unteren Verbindungshebelbolzen (Lower Link Arm Pin) 13700, mit der Nylock-Mutter 13841 bei der XL650 und mit dem geraden Griff 20636 bei der XL750.
Hauptmerkmale
Originales Ersatzteil von Dillon Precision
Offizielle Bezeichnung: Link Arm
Aufgeführt in den Explosionszeichnungen der XL650 (Seite 48) und XL750 (Seite 55)
Funktion: Kraftübertragung vom Hebel auf die Hauptwelle
Zugehörige Komponenten: Lower Link Arm Pin 13700, Nylock Nut 13841
Empfohlene Verwendung
Überholung der Hebelkinematik bei den Progressivpressen Dillon XL650 und XL750. Für die Square Deal B führt Dillon eine andere Pleuelstange unter der Artikelnummer 13822.
