Dillon Precision Index-Sprocket RL550 – 13720

Dillon Precision Index Sprocket RL550 – 13720

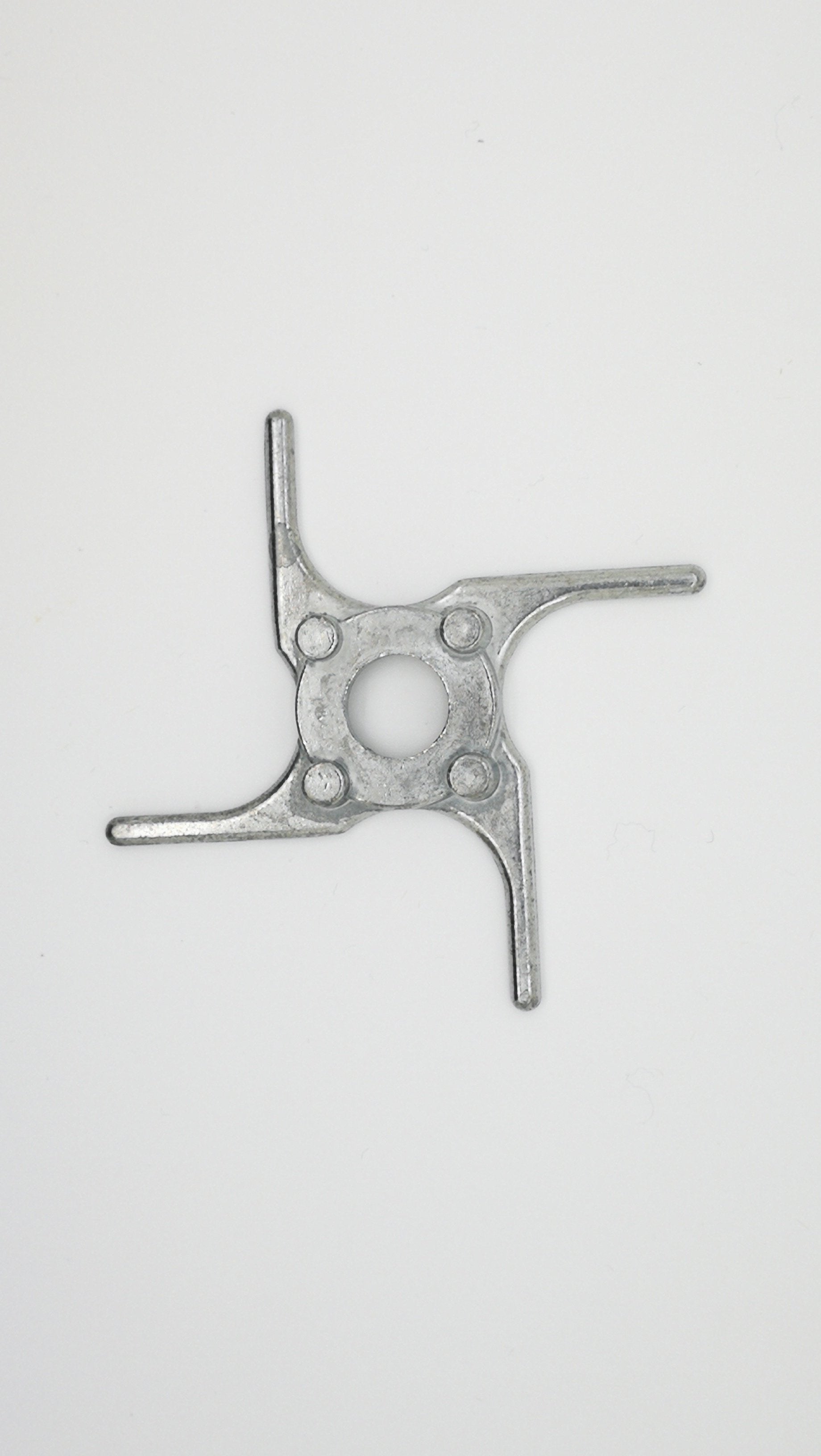

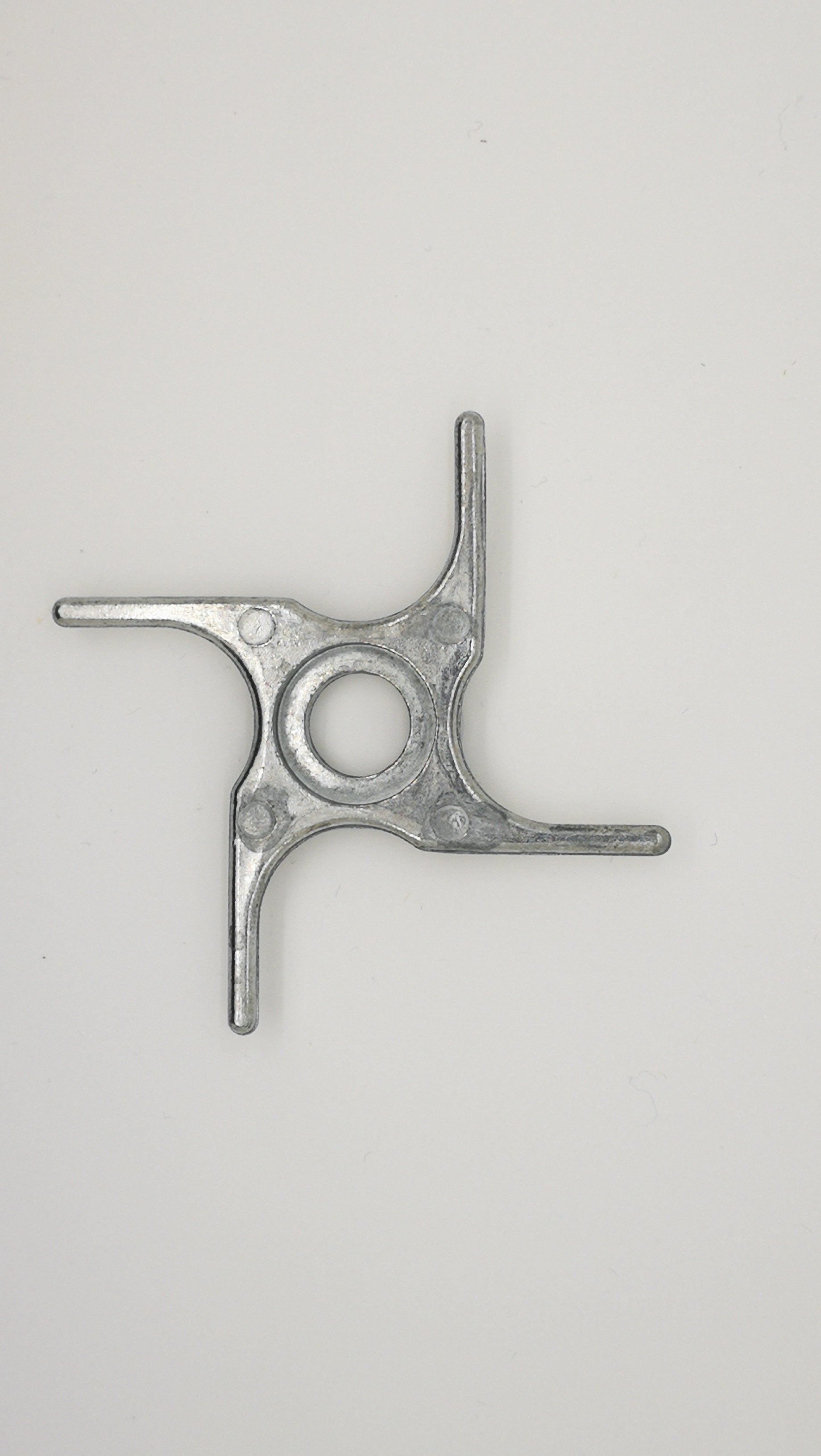

Das Index Sprocket 13720 ist das Schaltrad der Dillon RL550 Pressen. Dillon führt es in der Explosionszeichnung „Platform & Components“ auf Seite 63 des RL550-Handbuchs in der Baugruppe auf, die den manuellen Vorschub der Hülsenhalteplatte (Shellplate) steuert.

Bei der RL550 wird der Vorschub der Shellplate vom Bediener über dieses Rad gesteuert: Die Zähne definieren die Stationspositionen und arbeiten mit der Arretierkugel 13891 und der zugehörigen Feder 13997 zusammen, die die Plattform zwischen den Arbeitshüben in Position halten. Abgenutzte Zähne oder eine abgenutzte Kugel führen zu falsch ausgerichteten Stationen.

Hauptmerkmale

• Original-Ersatzteil von Dillon Precision
• Offizielle Bezeichnung: Index Sprocket
• Baugruppe: Platform & Components der RL550 (Handbuch Seite 63)
• Zugehörige Komponenten in der Explosionszeichnung: Index Detent Ball 13891, Index Detent Ball Spring 13997
• Von Dillon angegebene Kompatibilität: RL550-Serienpressen

Empfohlene Verwendung

Wiederherstellung des Shellplate-Vorschubs bei Dillon RL550 Pressen. Dillon führt die Nummer 13720 in der RL550-Explosionszeichnung auf und nicht bei den Teilen für die XL650 oder XL750.

Herstellernummer: 13720
