Dillon Precision Rollenhalterung für RL 550

Dillon Precision Rollenhalterung

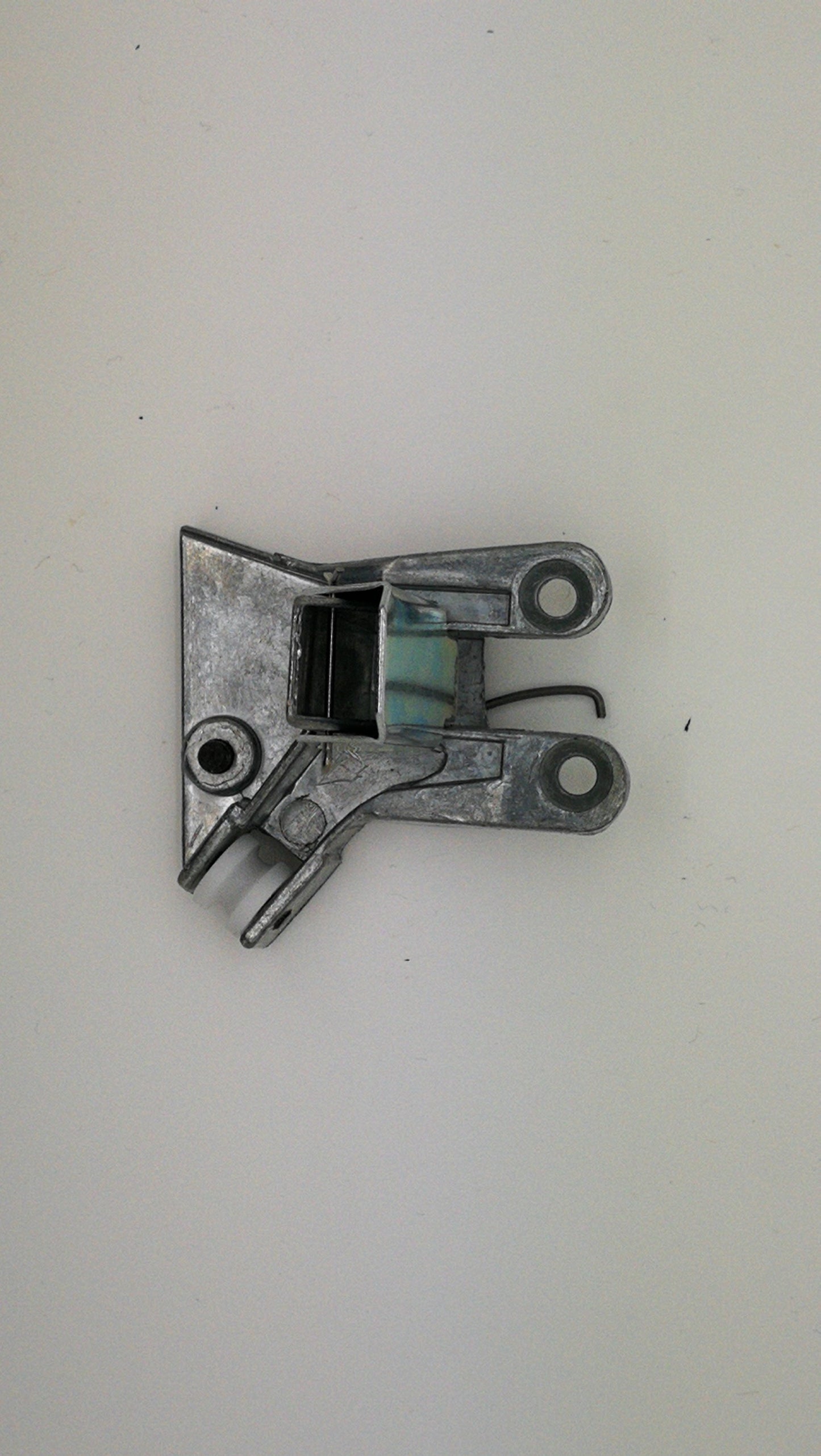

Die Rollenhalterung (Roller bracket assembly) ist die komplette Baugruppe inklusive Rolle, die unter der Plattform der RL 550 arbeitet. Die Rolle läuft auf dem Kurvenstück und überträgt die Bewegung des Hebels auf das Gestänge der Presse, wodurch der Vorschub bestimmt wird, mit dem die Plattform in Richtung der Matrizen fährt.

Dillon führt die Teilenummer 14280 als „Roller Bracket assy“ in der Plattformbaugruppe der RL 550 auf Seite 63 des Handbuchs und als „Roller Bracket Assembly“ in der Stückliste des RL 550B-Handbuchs. In derselben Explosionszeichnung erscheinen die Halterungsschraube 14530, die Rolle 13765 und der Rollenbolzen 14001, die zusammen mit der Halterung demontiert werden.

Hauptmerkmale

• Rollenhalterung der Plattformbaugruppe
• Originales Ersatzteil von Dillon Precision
• Aufgeführt in der Plattformbaugruppe der RL 550

Empfohlene Verwendung

Austausch der Rollenhalterung bei Dillon RL 550 Pressen, wenn die Halterung verformt ist oder die Rolle nicht mehr exakt auf dem Kurvenstück läuft.

Herstellercode: 14280
